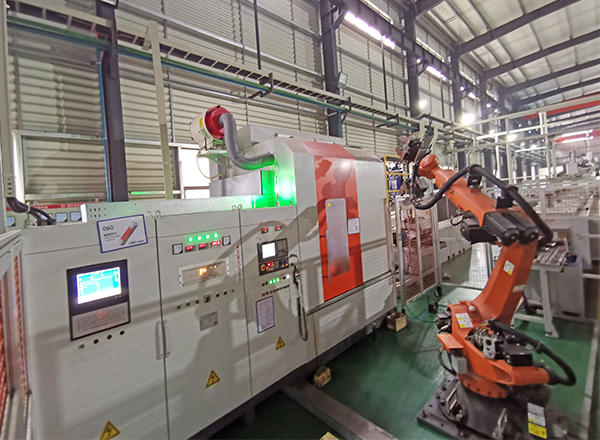

传动轴自动淬火生产线

针对传动轴轴颈、花键段、密封段等不同功能区域的差异化淬硬要求，生产线搭载超高频感应加热系统与伺服精准定位模块，利用感应加热“趋肤效应”，将热量精准集中于零件表层，可灵活调整加热功率、停留时间与进给速度，实现淬硬层深度0.5-1.5mm、表面硬度HRC50-62的精准调控。例如汽车传动轴轴颈段可设定较深淬硬层以提升耐磨性，花键段则优化参数兼顾强度与韧性，避免热量向非淬火区段扩散，有效保障各部位性能匹配设计标准。同时采用同步拉伸与对称扫描工艺，配合仿形感应器设计，将轴类零件直线度误差控制在≤0.5mm/m，大幅降低淬火变形风险。

生产线集成数字化IGBT变频电源、智能机械手、自动导向定位装置与连续输送系统，实现“一键启动、无人值守”的连续作业模式。上料阶段通过导向轮自动对齐工件，确保传动轴中心与感应线圈轴线偏差≤0.5mm；加工过程中同步完成加热、拉伸、淬火、冷却全工序，无需人工转移，单根传动轴多区段淬火处理效率较传统间断式工艺提升3-4倍。搭载50组预设工艺参数存储功能，支持Φ20-300mm轴径、最长6米工件的灵活切换，换型调整快捷高效，适配中大批量柔性生产需求。能源转化率高达85%以上，较传统中频设备减少20%-30%无效能耗，长期运行可显著降低生产成本。构建“监测-反馈-调节”全链条质量管控体系，配备红外测温仪、在线硬度计、激光测形仪等检测设备，实时采集淬火温度、硬度值、形位公差等数据，温度控制精度达±5℃，数据实时上传至中控系统并自动生成追溯报告。当参数超出预设范围时，系统立即启动报警并停机，有效规避不合格品流出。采用水-空交替控时冷却工艺与高压水雾冷却系统，冷却速度≥250℃/s，确保奥氏体向马氏体充分转变，同时减小淬火应力，从根源上解决42CrMo等材质传动轴易开裂、变形的行业难题，使产品良品率稳定在99.8%以上。
