中频感应加热设备上几种与众不同的感应器

日期:2018-11-29 / 浏览: 次 / 来源:郑州高氏

中频感应加热设备上几种与众不同的感应器

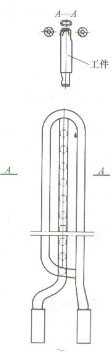

>今天高氏技术员说说几种中频感应加热设备中集中不一样的感应器。当加热小圆柱的一段圆柱面时,例如训6mm x 7mm 的一段圆柱m x 7mm 的一段圆柱面,如果采用单匝感应器,由于有效圈部阻抗小,不易得到高的功率,加热时间长;如果改用如图7-38所示盘状双匝感应器,由于有效圈阻抗增大,感应器效率会立即提高,加热时间常能缩到Is以内,其效果与集流器相似。

盘状双匝感应器

第一种、分支返回型感应器

这种感应器如图7-39所示,可以加热多个圆柱工件的端面,例如成排的小圆柱端头、气门端头等。

 分支返回型感应器

第二种、 螺管线圈加热气门端头感应器

   螺管线圈加热气门端头感应器

螺管线圈加热气门端头感应器如图。螺管线圈两端中央是磁力线集中区域,利用此位置加热气门端头,得到实效。

第三种、机床导轨等平面扫描淬火感应器

机床导轨等平面扫描淬火感应器

机床导轨等平面扫描淬火感应器如图所示。其结构均是回线型,前管机床导轨等平面扫描淬火感应器于一管宽度的间隙,以提高感应器效率。有效圈上镶上铁氧体或可加工导磁体,能提高感应器效率。当工件水平放置时"一端可加上压缩空气喷管,防止淬火水流到加热表面上。

第四种、 缸套内孔加热扫描淬火感应器

缸套内孔加热扫描淬火感应器

内孔加热感应器要求有效圈与工件内孔间隙尽量小,以提高效率。由于环状效应的作用,如果用矩形管作有效圈,必须镶装导磁体,如图所示。在没有导磁体的情况下,采用耐温树脂作为冷却水通道,亦是一种应用,它使电流只流到有效圈的铜导体上,如图所示。
